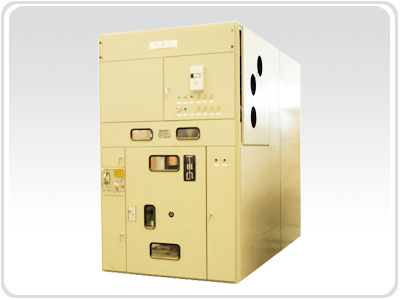

XGN17-40.5/KD箱型固定式交流金屬封閉開關設備
發布時間：2009/10/2
游覽量3789
XGN17A-40.5/KD箱型固定式交流金屬封閉開關設備，適用于三相交流50Hz，額定電壓40.5kV的戶內電力系統中，作為發電廠、變電所等工礦企業配電室接受、分配電能之用，對電路具有控制、保護和監視等功能。該柜采用空氣絕緣，結構為金屬間隔式，滿足GB3906-2006《3.6~40.5kV交流金屬封閉開關設備和控制設備》的要求，內部結構為金屬間隔式空氣絕緣，具有良好的“五防”功能；連鎖程序可靠，檢修安全。該柜運行方案齊全，提高電力系統的正常供電和設備正常運行的的可靠性，方便運行管理和減少維修工作量，節約成本。
主要結構特點：
1、開關柜采用空氣絕緣，滿足GB3906-2006《3.6~40.5kV交流金屬封閉開關設備和控制設備》的要求，柜內間隔為金屬間隔式，具有良好的“五防”功能；
2、開關柜為金屬封閉箱式結構，按其組成分為主柜、后柜兩個部分。各自由角鋼及薄鋼板彎制焊接而成，各部分根據需要通過高強度螺栓和鉚螺母連接而成；
3、開關柜的各功能小室均采用金屬隔板封隔，并設有獨立的壓力釋放通道，有較強的預防內部電弧故障的能力；
4、開關柜使用經過改進的GN27-40.5系列隔離開關，設計科學合理，操作靈活、程序可靠；
5、柜門、主開關、隔離開關、接地開關之間的聯鎖均采用強制性機械閉鎖，滿足“五防”功能，確保設備檢修時的安全、可靠性；
6.系統方案齊全，滿足工礦等一級負荷用戶。

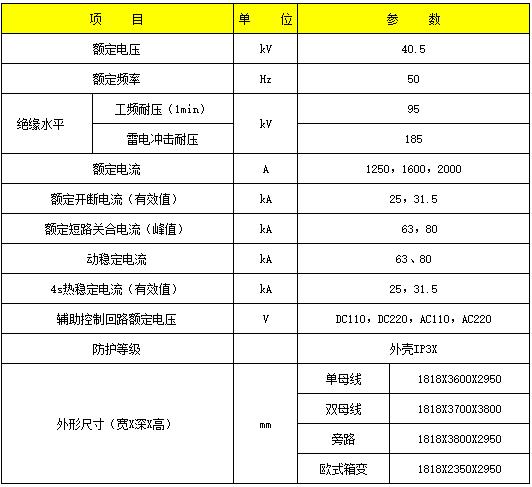

基本技術參數:
